緩衝金具(VACUUM PADS WITH HOLDER)

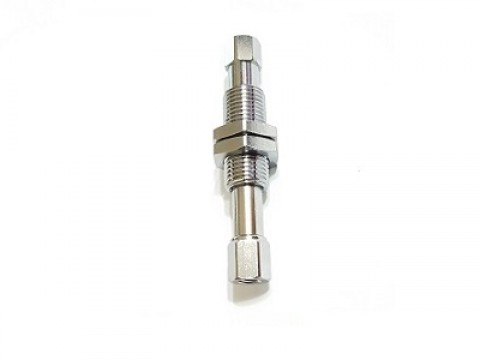

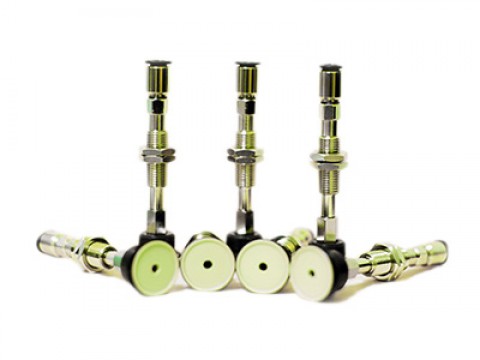

縱向緩衝金具TZ系列
吸盤金具自動化機械零配件
- SMC系列緩衝金具
- 緩衝金具:使用於有高低差工件的場合
- 緩衝金具多種緩衝行程，可滿足各式環境應用
- 緩衝金具底座，多樣連接螺絲搭配真空吸盤
- 合適金具，可以緩衝對物體衝擊
產品資訊

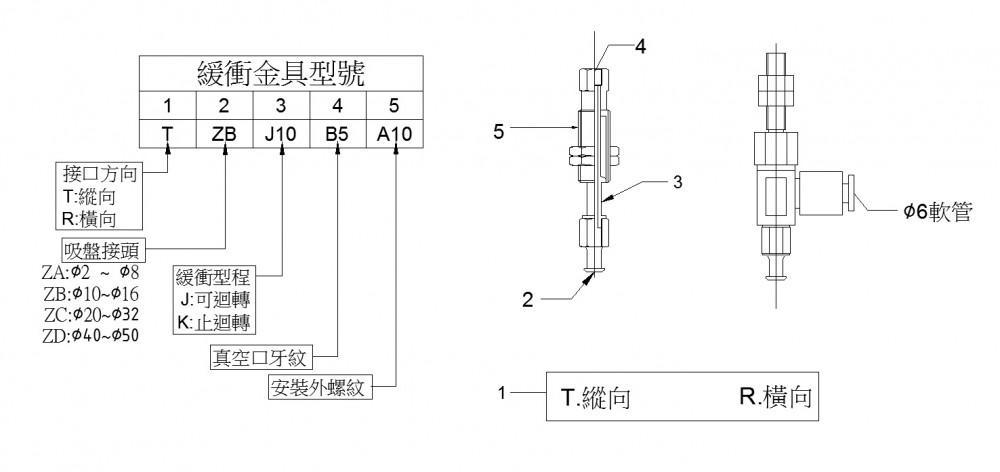

| 1.接口方向 | 2.吸盤牙紋 | 3.緩衝型程 | 4.真空口牙紋 | 5.安裝外螺紋 | 總長度 | 圖示 |
|---|---|---|---|---|---|---|

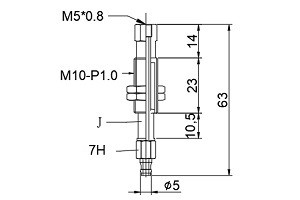

| T | ZA | J10 | B5 | A10 | 63L |  |
| T | ZA | K10 | C4 | A8 | 88 |  |

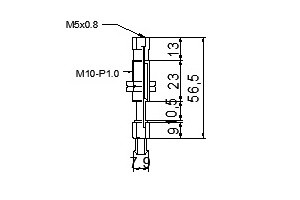

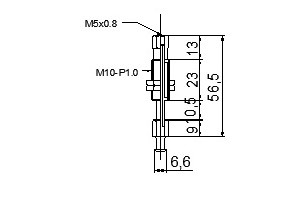

| T | ZB | J10 | B5 | A10 |
56.5 |
 |
| T | ZC | J10 | B5 | A10 | 56.5 |  |

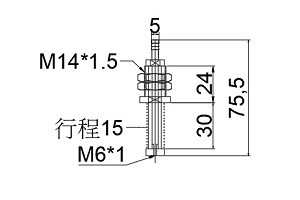

| T | B6 | J15 | U6 | A14AY | 75.5 |  |
| T | ZC | K15 | B5 | A8A | 91 |  |
| T | ZB | K15 | B5 | A8A | 90.14 |  |
| T | 06 | J06 | N4 | A8 | 34 |  |
| T | 06 | K06 | N4 | A8 | 39.5 |  |

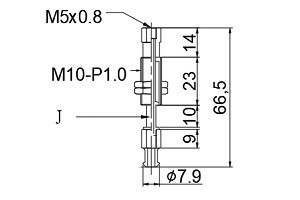

| T | ZC | J10 | B5 | A10 | 66.5 |  |
| T | 06 | K15 | B5 | A8A | 83.5 |  |
| T | A5 | K15 | B5 | A8A | 78 |  |

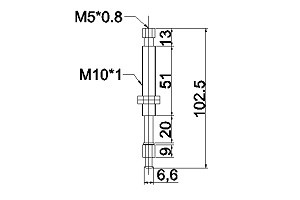

| T | ZB | J20 | B5 | A10 | 102.5 |  |

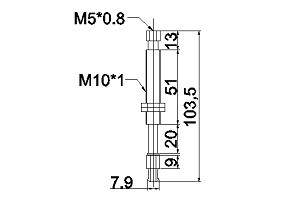

| R | ZC | J20 | B5 | A10 | 103.5 |  |

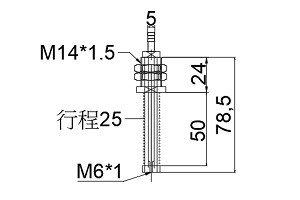

| T | B6 | J25 | U6 | A14AY | 78.5 |  |

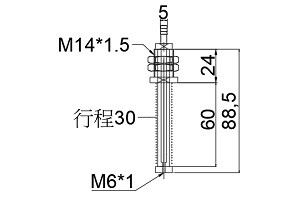

| T | B6 | J30 | U6 | A14AY | 88.5 |  |

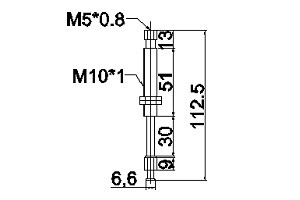

| T | ZB | J30 | B5 | A10 |
112.5 |
 |

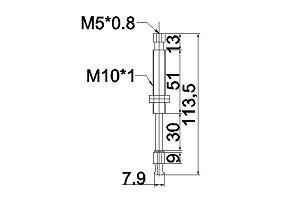

| T | ZC | J30 | B5 | A10 | 113.5 |  |

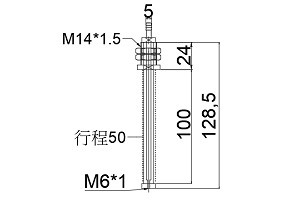

| T | B6 | J50 | U6 | A14AY | 128.5 |  |

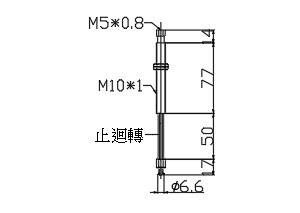

| T | ZB | K50 | B5 | A10 | 138 |  |
