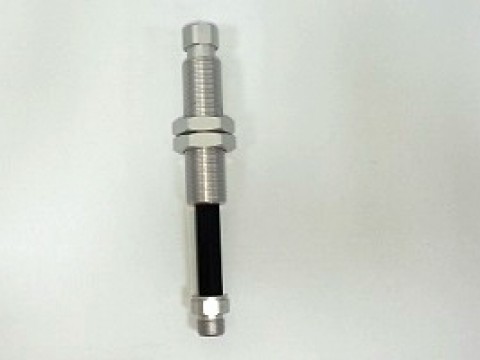

吸盤金具自動化機械零配件
1.接口方向 | 2.吸盤牙紋 | 3.緩衝型程 | 4.真空口牙紋 | 5.安裝外螺紋 | 總長度 | 圖示 |
---|---|---|---|---|---|---|
T | 06 | K06 | B6 | A14A | 42 | |
T | B6 | J06 | B5 | A14Y | 44 | |
T | A14 | J06 | B5 | A14 | 72 | |
R | B6 | J06 | B5 | A14Y | 74L | |

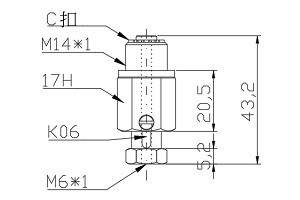

T | B6 | K06 | XX | A14 | 43.2L | |

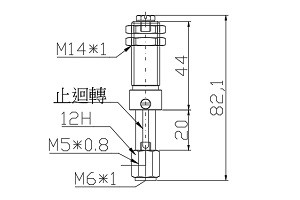

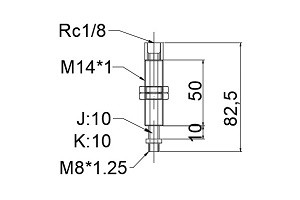

T | A8 | J10 | B01 | A14 | 82.5 | |
T | A14 | J15 | B5 | A14 | 81 | |

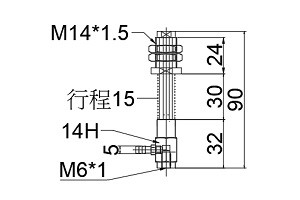

R | B6 | J15 | U6 | A14Y | 90 | |

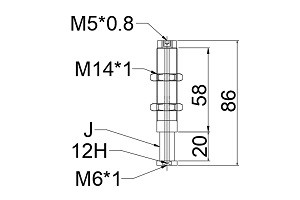

T | B6 | J20 | B5 | A14 | 86 | |

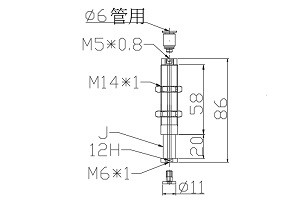

T | 11 | J20 | 06 | A14 | 86 | |
T | A14 | J30 | B5 | A14 | 118 | |

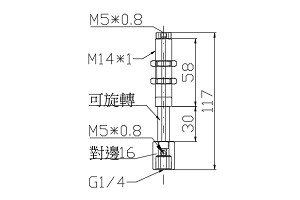

T | B02 | J30 | B5 | A14 | 117L | |

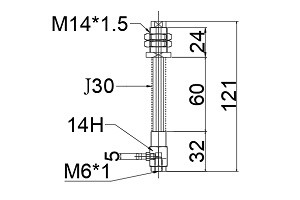

R | B6 | J30 | U6 | A14Y | 121 | |
T | A14 | J50 | B5 | A14 | 155 | |
T | A16 | J06 | B5 | A14 | 75 | |
T | A16 | J15 | B5 | A14 | 84 | |
T | A16 | J30 | B5 | A14 | 121 | |
T | A16 | J50 | B5 | A14 | 158 | |

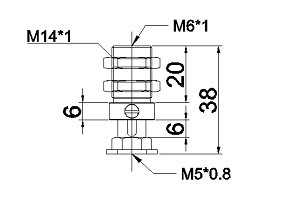

T | B5 | K06 | M6 | A14 | 38 | |

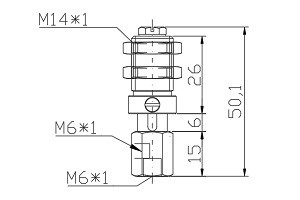

R | B5 | K06 | B5 | A14 | 50L | |
T | B5 | J06 | B5 | A14 | 65 | |
T | B6 | J06 | B5 | A14 | 65 | |
R | B6 | K06 | B6 | A14 | 50L | |
R | B5 | K10 | B6 | A14 | 53L | |
T | B6 | K10 | B5 | A14 | 87L | |

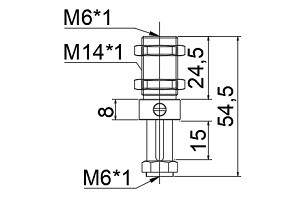

T | M5 | K15 | M6 | A14 | 54.5 | |
T | B6 | J06 | U6 | A14Y | 57 | |

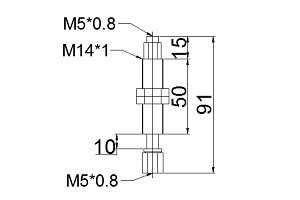

T | B5 | J10 | B5 | A14 | 91 | |

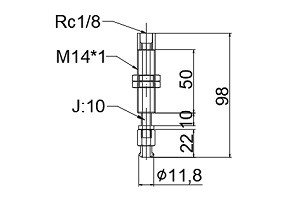

T | ZD | J10 | B01 | A14 | 98 | |

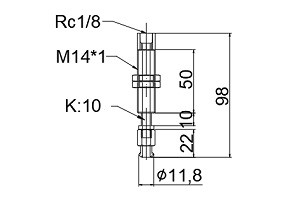

T | ZD | K10 | B01 | A14 | 98 | |
T | B5 | J15 | B5 | A14 | 74 | |
T | B5 | J20 | B5 | A14 | 93 | |
T | B5 | J20 | B5 | A14 | 83L | |
T | 11 | J20 | 06 | A14 | 93 | |

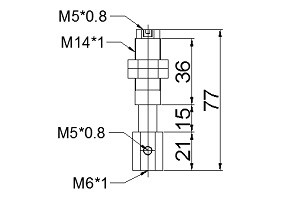

T | B6 | J15 | B5 | A14 | 77 | |

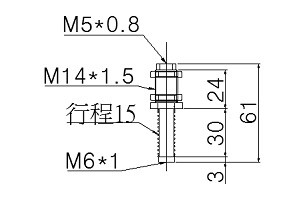

T | B6 | J15 | B5 | A14Y | 61 | |
T | B6 | J15 | B6 | A14 | 56.3 | |
T | B6 | K15 | B5 | A14 | 77 | |

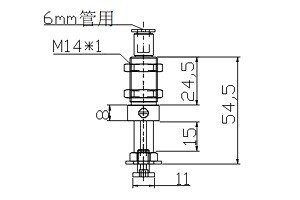

T | B6 | K15 | B6 | A14A | 54.5 | |
R | B6 | K20 | B5 | A14 | 82L | |

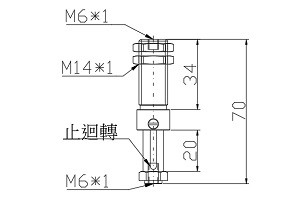

T | B6 | K20 | B6 | A14 | 70 | |
R | ZD | K20 | 06 | A14 | 129 | |
T | ZD | J20 | B5 | A14 | 95.8 | |

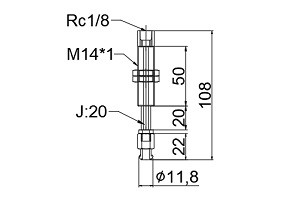

T | ZD | J20 | B01 | A14 | 108 | |
T | ZD | K20 | B01 | A14 | 108 | |

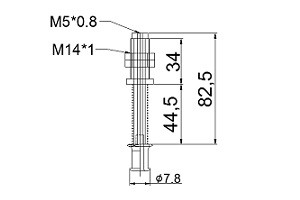

T | ZC | J28 | B5 | A14Y |
82.5 |
|

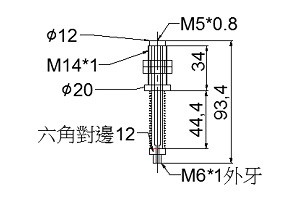

T | A6 | J30 | B5 | A14Y | 93.4 | |

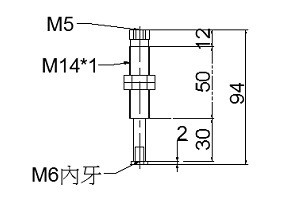

T | B6 | J30 | B5 | A14 | 94 | |
T | B6 | J30 | B5 | A14 | 114 | |
T | A01 | K30 | B5 | A14 | 105 | |
T | A8 | J50 | B5 | A14 | 137 | |

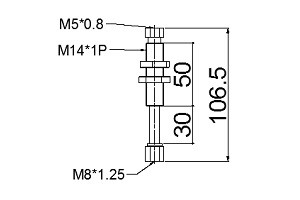

T | B5 | K30 | B5 | A14 | 106.5 | |
T | B5 | J30 | B5 | A14 | 111 | |

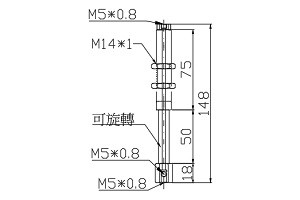

T | B5 | J50 | B5 | A14 | 148L | |
T | B6 | K30 | B5 | A14 | 106.5 | |
T | B6 | K30 | B5 | A14 | 114 | |
T | B8 | K30 | B5 | A14 | 106.5 | |
T | B8 | K40 | B5 | A14 | 141 | |
T | B6 | J50 | B5 | A14 | 151 | |
T | ZD | J30 | B01 | A14 | 118 | |
T | ZD | J50 | B5 | A14 | 152 | |

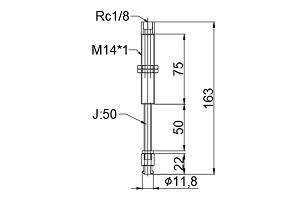

T | ZD | J50 | B01 | A14 | 163 | |

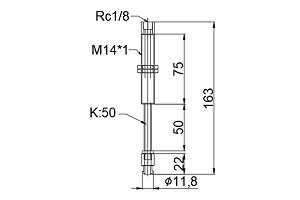

T | ZD | K50 | B01 | A14 | 163 |
