緩衝金具(VACUUM PADS WITH HOLDER)

  • 緩衝金具A10系列
  • 緩衝金具A10系列
  • 緩衝金具A10系列
  • 緩衝金具A10系列

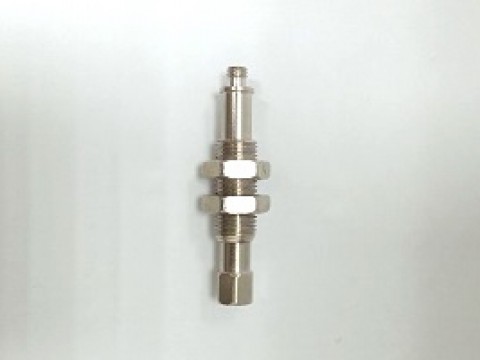

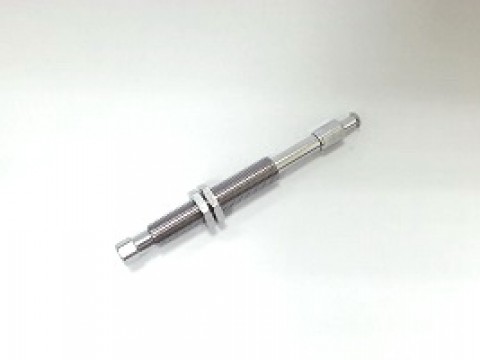

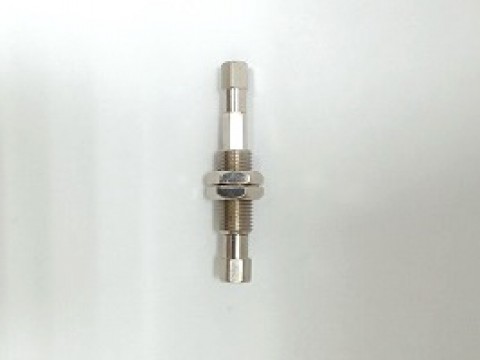

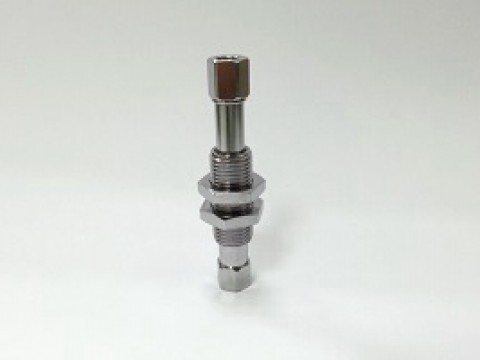

緩衝金具A10系列

吸盤金具自動化機械零配件

  • 緩衝金具:使用於有高低差工件的場合
  • 緩衝金具多種緩衝行程,可滿足各式環境應用
  • 緩衝金具底座,多樣連接螺絲搭配真空吸盤
  • 合適金具,可以緩衝對物體衝擊

產品資訊

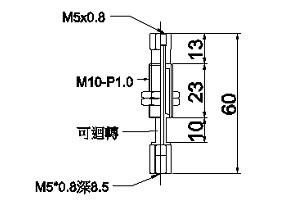

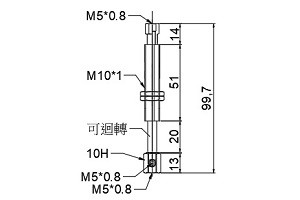

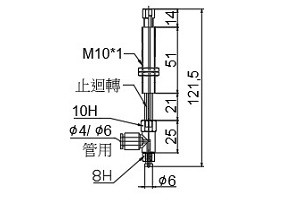

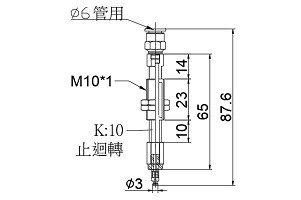

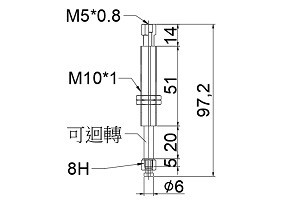

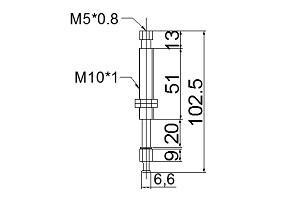

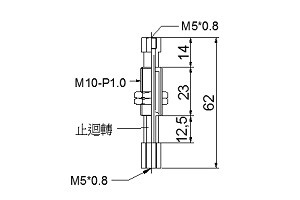

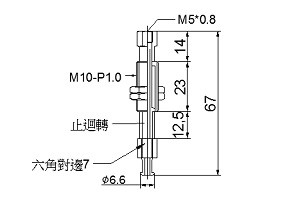

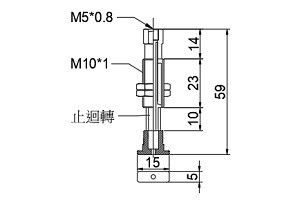

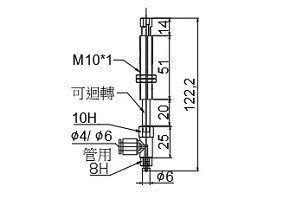

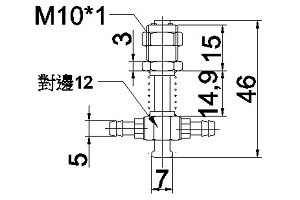

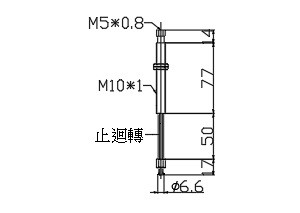

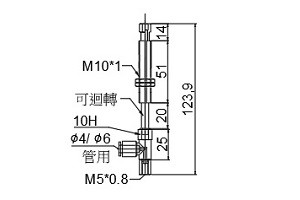

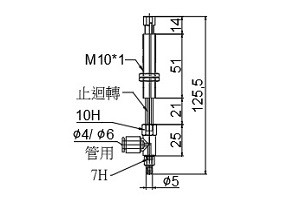

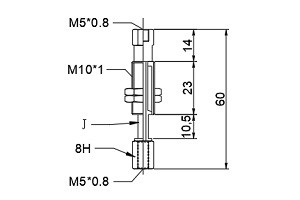

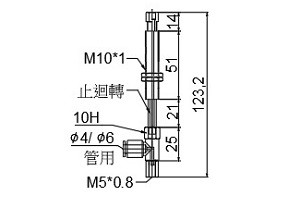

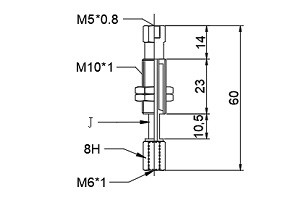

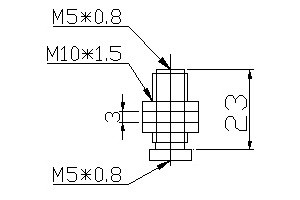

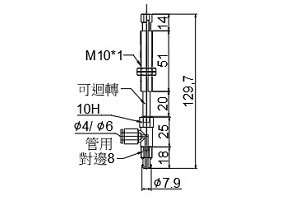

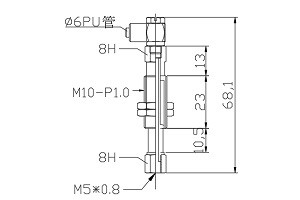

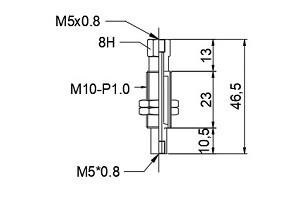

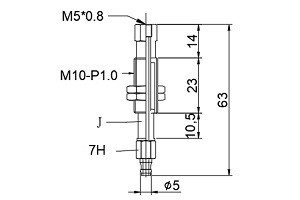

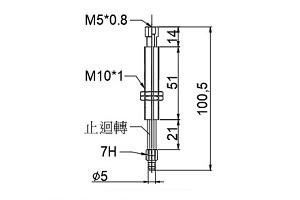

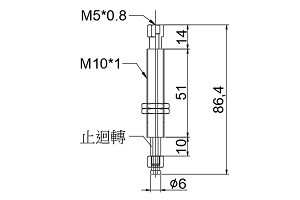

項次 1.接口方向 2.吸盤牙紋 3.緩衝型程 4.真空口牙紋 5.安裝外螺紋 總長度 圖示

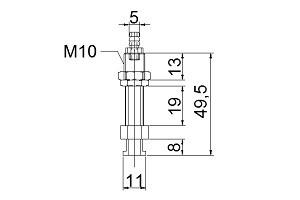

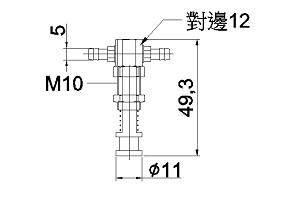

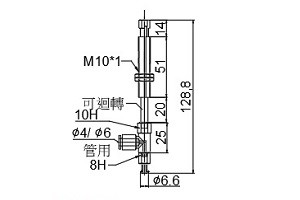

1 T 11 J10 U6 A10 49.5 緩衝金具M10

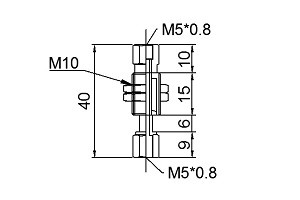

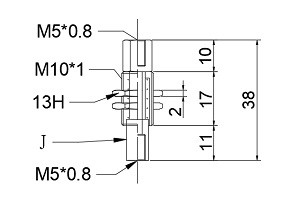

2 T B5 J06 B5 A10 40 緩衝金具M10

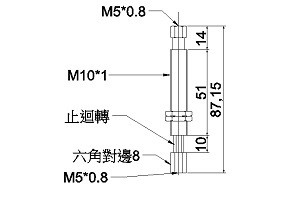

3 T B5 J10 B5 A10 86.15 緩衝金具TB5J10B5A10

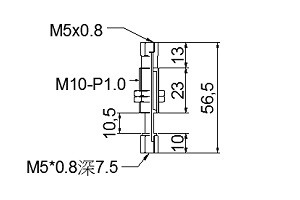

4 T B5 J10 B5 A10 56.5 TB5J10B5A10-56.5

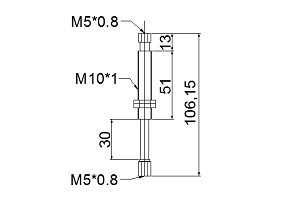

5 T B5 J30 B5 A10 106.15

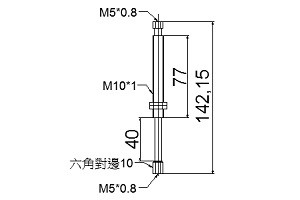

6 T B5 J40 B5 A10-T 142.15

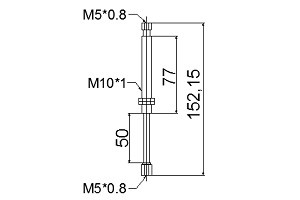

7 T B5 J50 B5 A10 152 TB5J50B5A10-152L
8 T B5 K10 B5 A10 59.5 TB5K10B5A10
9 T B5 K10 B5 A10 62 TB5K10B5A10-62L

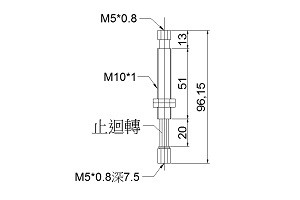

10 T B5 K20 B5 A10 96.15
11 T ZB K10 B5 A10 64.5
12 T ZB J20 B5 A10 103.5

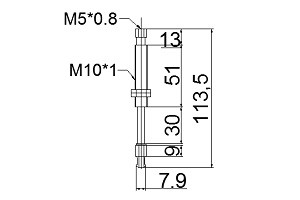

13 T ZC J30 B5 A10 113.5

14

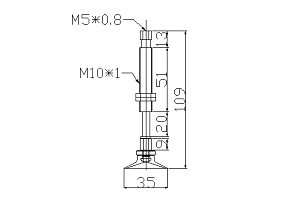

T ZU J20 B5 A10 109
