吸盤金具自動化機械零配件
1.接口方向 | 2.吸盤牙紋 | 3.緩衝型程 | 4.真空口牙紋 | 5.安裝外螺紋 | 總長度 | 圖示 |
---|---|---|---|---|---|---|

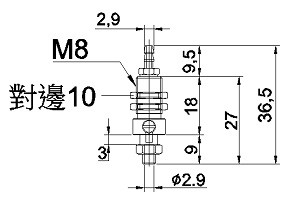

T | 2.9 | K03 | U4 | A8 | 36.5 | |

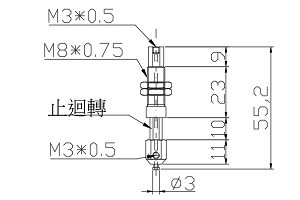

T | 03 | K10 | B3 | A8 | 55.2 | |
R | 05 | K06 | B5 | A8 | ||
R | 05 | K03 | B5 | A8 | ||
R | 05 | J03 | B5 | A8 | ||
R | 05 | J06 | B5 | A8 | ||
R | 05 | J10 | B5 | A8 | ||
R | 05 | K10 | B5 | A8 | ||

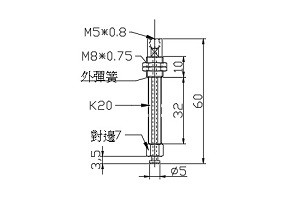

T | 05 | K20 | B5 | A8Y | 60 | |

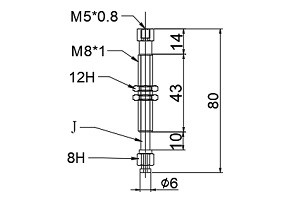

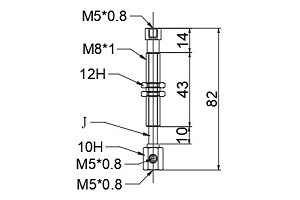

T | 06 | J10 | B5 | A8 | 80 | |
T | 06 | J10 | B5 | A8 | 82 | |

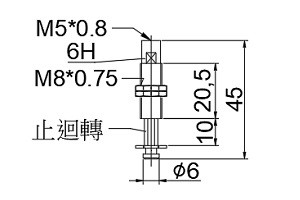

T | 06 | K10 | B5 | A8 | 45L | |

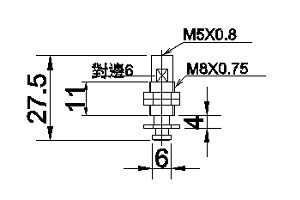

T | 06 | J03 | B5 | A8 | 27.5 | |
T |

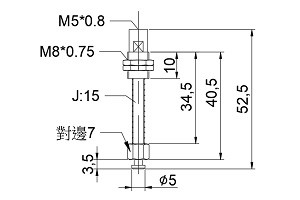

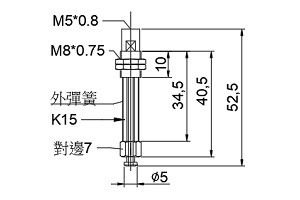

05 | J15 | B5 | A8Y | 52.5 | |
T | 05 | K15 | B5 | A8Y | 52.5L | |
T | 05 | J20 | B5 | A8Y | 60L | |

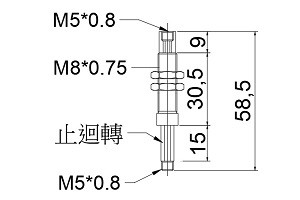

T | A5 | K15 | B5 | A8 | 58.5 | |
T | A5 | K15 | B5 | A8A | 72 | |

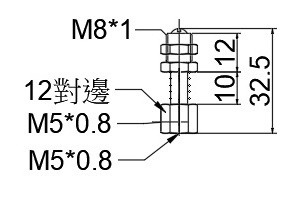

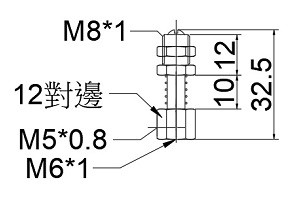

R | B5 | J05 | B5 | A8 | 32.5 | |

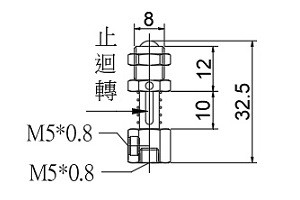

R | B5 | K05 | B5 | A8Y | 32.5 | |
R | B6 | J05 | B5 | A8Y | 32.5 | |

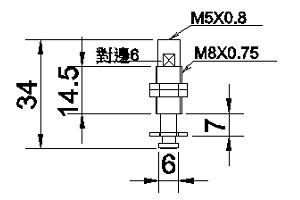

T | 06 | J06 | B5 | A8 | 34 | |

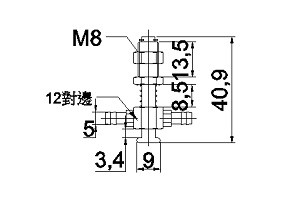

R | 09 | J06 | U6 | A8Y | 40.9 | |

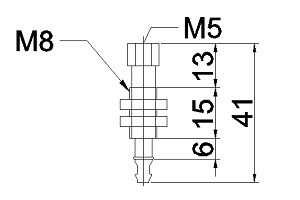

T | ZA | J06 | B5 | A8 | 41 | |
T | 06 | J06 | N4 | A8 | 34 | |

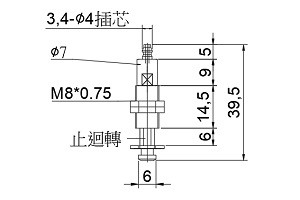

T | 06 | K06 | N4 | A8 | 39.5 | |

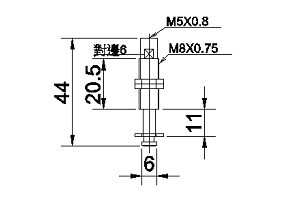

T | 06 | J10 | B5 | A8 | 44 | |

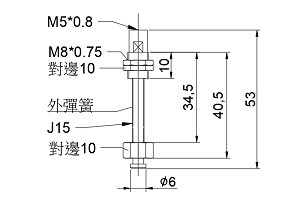

T | 06 | J15 | B5 | A8Y | 53L | |

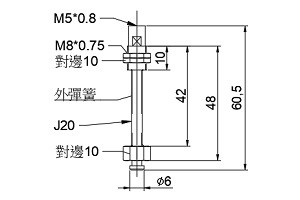

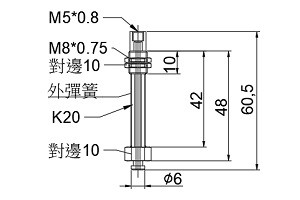

T | 06 | J20 | B5 | A8Y | 60.5L | |
T | 06 | K20 | B5 | A8Y | 60.5L | |
T | A5 | J10 | B5 | A8 | 73 | |

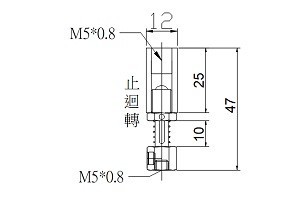

R | B5 | K05 | B5 | A8B5Y | 47 | |

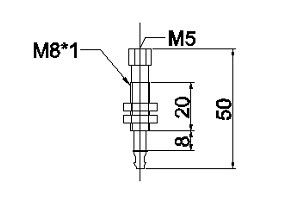

T | ZA | J08 | B5 | A8 | 50 | |

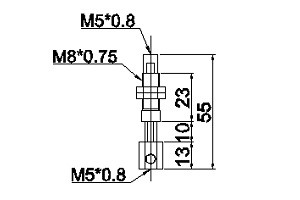

T | B5 | J10 | B5 | A8 | 55 | |
T | ZA | J10 | U4 | A6 | 52.5 | |
T | ZA | J10 | B5 | A8 | 74 | |
T | ZA | J13 | B5 | A8 | 60 | |
T | B5 | J15 | B5 | A8 | 67.5 | |
T | ZA | J15 | B5 | A8 | 75 | |

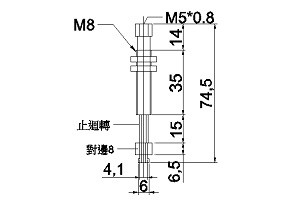

T | A06 | K15 | B5 | A8 |
74.5 |
|

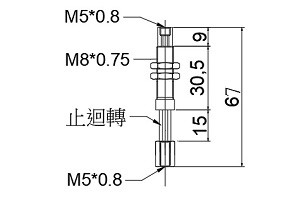

T | B5 | K15 | B5 | A8 | 67 | |

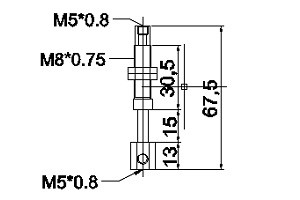

T | A5 | K15 | B5 | A8 | 67.5 | |

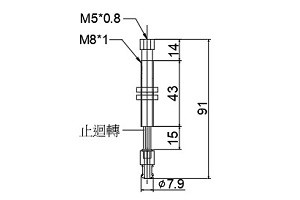

T | ZC | K15 | B5 | A8A | 91 | |

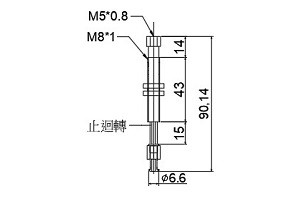

T | ZB | K15 | B5 | A8A | 90.14 | |

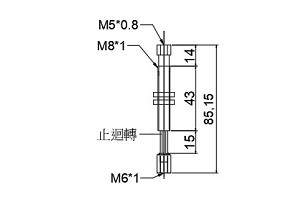

T | B6 | K15 | B5 | A8A | 85.15 | |

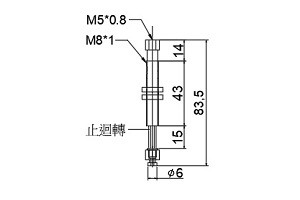

T | 06 | K15 | B5 | A8A | 83.5 | |
T | 06 | K15 | B5 | A8Y | 53L | |

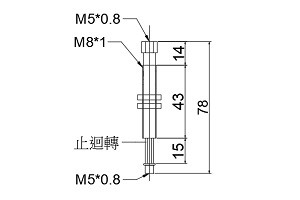

T | A5 | K15 | B5 | A8A | 78 | |

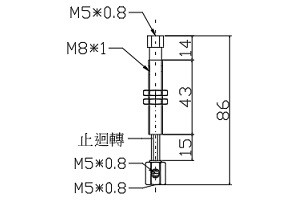

T | B5 | K15 | B5 | A8B | 86 | |

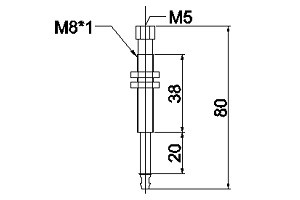

T | ZA | J20 | B5 | A8 | 80 | |

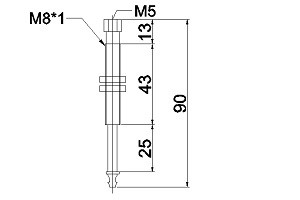

T | ZA | J25 | B5 | A8 | 90 |
